食品与制药行业卫生级泵选型与评估专业指南

本文插入大量其他公众号视频，若有冒犯请联系我删除。

我始终强调：在食品、饮料及制药生产线中，泵不仅是动力的核心，更是工艺完整性与合规性的第一道屏障。选型决策绝非简单的参数匹配，而是一场关于总拥有成本（TCO）、合规风险控制与水力效率优化的综合博弈。本指南旨在将复杂的物理参数与国际卫生标准转化为可落地的工程决策框架。

泵的种类多样，主要分为动力泵（如离心泵、液环泵）正位移泵两大类。在食品、制药和生物技术等行业，卫生泵的设计标准远高于普通工业泵，核心在于防止污染和微生物生长。

以下是各类泵的介绍及其在卫生与非卫生应用中的区别和选型指南：

1. 泵的主要类型介绍

动力泵 (Rotodynamic Pumps)

• 离心泵(Centrifugal Pumps)：利用叶轮旋转产生的离心力输送液体。它是应用最广泛的泵，最适合处理低粘度液体（如水、果汁、牛奶），具有高效率、流量平稳且易于维护的特点。

• 液环泵 (Liquid Ring Pumps / 自吸泵)：通过液环的形成处理气液混合介质。在卫生领域，它常被用作CIP（在线清洗）回程泵，因为它能有效排除管道中的空气和泡沫，防止气阻。

正位移泵 (Positive Displacement Pumps)

正位移泵通过固定体积的位移来输送流体，适合高粘度和对剪切力敏感的介质。

• 转子泵 (Rotary Lobe Pumps)：利用两个反向旋转的转子进行输送，动作柔和，能保护流体中的颗粒（如水果块）不被破坏，常用于糖浆、奶油、酸奶等高粘度物料。

• 偏心螺杆泵(Progressive Cavity Pumps)：由单螺旋转子在双螺旋定子内旋转，提供稳健的流量和极柔和的输送，适合极高粘度或含颗粒的敏感流体。

• 双螺杆泵 (Twin Screw Pumps)：具有极佳的灵活性，既能低速输送高粘度产品，又能高速运行作为CIP清洗泵，实现“一泵两用”。

• 隔膜泵 (Diaphragm Pumps)：利用柔性隔膜的往复运动推动流体，具有优异的密封性，常用于输送浆料、易漏液体或用于精确配料（计量泵）。

• 柱塞泵(Plunger/Piston Pumps)：通过活塞往复运动实现高压输送，通常用于高压冲洗或特定工业流程。

• 蠕动泵(Peristaltic Pumps)：通过转轮挤压软管输送流体，介质仅接触软管，极易实现无菌和防止交叉污染。

--------------------------------------------------------------------------------

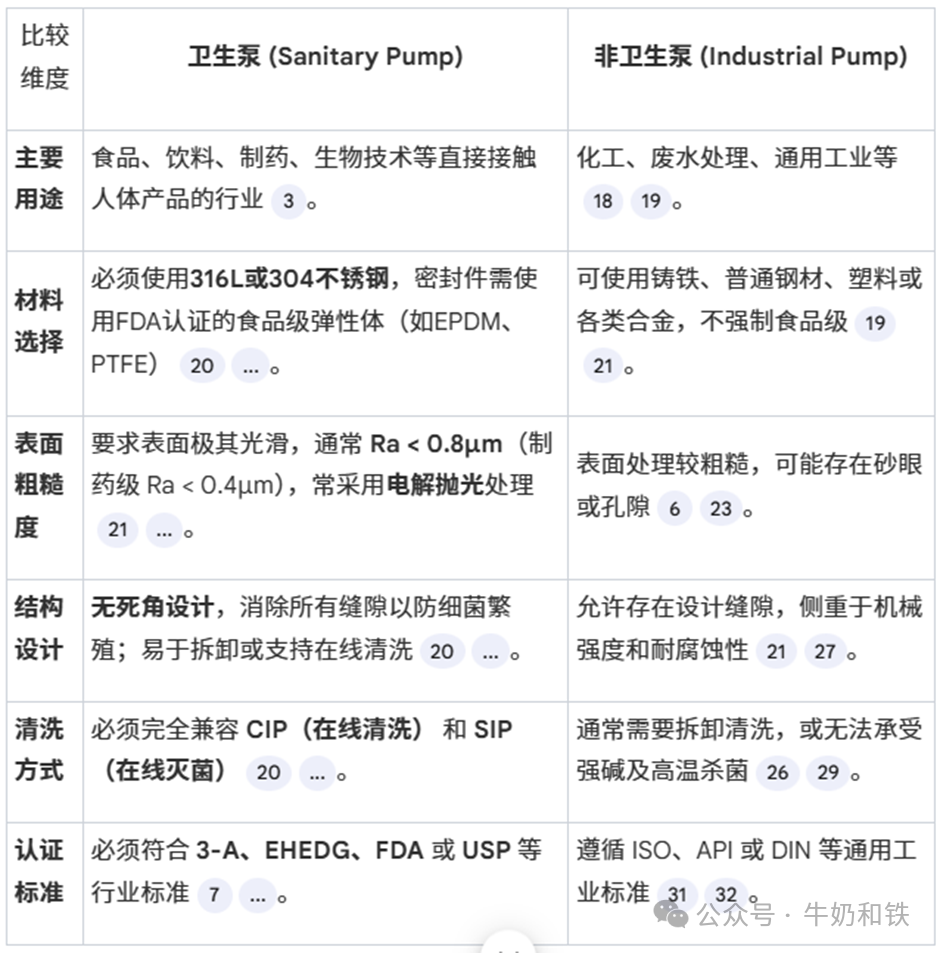

2. 卫生泵与非卫生泵的区别

3. 选型指南

选型时应综合考虑流体特性、工艺要求及合规性：

1. 根据介质粘度选择：

◦低粘度（如水、稀果汁、牛奶）：首选离心泵，效率高且成本低。

◦高粘度（如糖浆、番茄酱、面团）：选用转子泵或螺杆泵，确保稳定输送。

2. 根据含气量选择：

◦如果管路中存在大量空气或泡沫（如清洗回程循环）：必须选用具有自吸能力的液环泵。

3. 根据剪切敏感性选择：

◦如果产品容易损坏（如含果粒的酱料、活性微生物）：选用转子泵或偏心螺杆泵，其运行动作更柔和。

4. 根据工艺洁净度选择：

◦无菌/无泄漏要求：选用隔膜泵或蠕动泵，其密封性能极佳。

◦在线清洗需求：确保选型支持 CIP/SIP，且所选密封件能耐受清洗液的化学腐蚀和高温。

5. 根据物理参数校验：

◦确认所需的流量、**扬程（压力）**以及系统的 NPSHa（有效气蚀余量），确保其高于泵要求的 NPSHr 以防止气蚀损坏不锈钢表面。

6. 特殊需求：

◦一泵两用：如果希望一台泵同时处理产品生产和CIP循环，双螺杆泵是理想选择。

◦精准计量：在添加剂或配料环节，选用隔膜式计量泵

--------------------------------------------------------------------------------

1. 行业基准：卫生级标准、合规性与能效门槛

在卫生流体领域，合规性并非通用的法律术语，而是由具体认证界定的技术红线。合规性是资产保护策略的核心。

1.1 卫生认证与表面粗糙度（Ra）的颗粒度匹配

根据 3-A 卫生标准及Grundfos 技术规范，合规性必须下钻至具体的加工精度。

注：电解抛光（Electropolishing）不仅是提升光洁度，更是通过钝化（Passivation）提高抗腐蚀能力并消除微观滋生点。

1.2 绿色资产保护：MEI 指令

除卫生标准外，EU 指令547/2012 MEI（最小效能指标） 已成为衡量环保型水泵设计的法定基准。在选型时，MEI 值不仅是合规要求，更是企业能效管理（ESG）的重要组成部分。

--------------------------------------------------------------------------------

2. 核心材料科学：Alloy 88 与 316L 的物理逻辑

材料选择直接关系到内部间隙设计，进而影响泵的运行效率。

2.1 316L 不锈钢的局限与88 合金的突破

316L 是流体工程的基石，但在紧凑间隙设计中，标准不锈钢易发生“咬合”（Galling）。SPX Flow 研发的 Alloy 88 特种合金 具备卓越的非咬合（Non-galling）特性，其战略价值在于：

• 减小内部回流（Internal Slip）： Alloy 88

  允许转子与泵壳之间存在极小的径向间隙且不发生金属摩擦。

• 容积效率飞跃：

        间隙的缩小直接提升了高压下输送高粘度流体的容积效率，这意味着在同等功耗下可获得更稳定的输出。

• 合规性集成：

        该合金完全符合 FDA 食品接触标准，并支持 CIP 原位清洗，是 Universal 1/2/3 及 UTS 系列的核心优势。

--------------------------------------------------------------------------------

3. 清洗流程集成：几何卫生设计与运营效率

清洗效率决定了产线的开机率，不仅要区分 CIP（在位清洗）与 COP（异位清洗），更需关注“几何卫生设计”。

• 消除“死角”（Dead Ends）：

        根据 GEA 的技术预警，密封设计不良或泵腔内不合理的螺栓/O 型圈沟槽会导致清洗残留。必须选用流道平滑、无死角设计的泵型。

• CIP 优化推荐：

   针对高频 CIP 流程，WCB Universal Twin Screw (UTS)或 Universal 2 系列是首选；对于需频繁拆卸的手动清洗（COP）场景，Universal 1系列因其结构简单、易组装而更具优势。

• 维护效率：

        优先选择 Front-loaded（前置式） 密封设计。这种设计允许在不拆卸管路的情况下更换密封件，将停机维护时间缩短 60% 以上。

--------------------------------------------------------------------------------

4. 水力性能评估：BEP 偏差分析与 NPSH 裕量

性能曲线是泵的“生命体征监控表”，科学解读数据是降低运行成本的关键。

4.1 最佳效率点（BEP）与商业关联

利用公式    评估效率时，必须关注运行点与 BEP 的偏差。

• 技术警示：

        偏离 BEP 运行会导致轴承载荷不均、轴向力增加及剧烈振动。这不仅损耗能源，更会加速机械密封失效，增加非预期停机风险。

4.2 NPSH 裕量与制药工艺保护

NPSH（净正压头） 的校验在卫生级应用中至关重要。

• 气蚀的破坏性：

        当有效净正压头（NPSH-a）低于必需净正压头（NPSH-r）时，产生的微气泡不仅会剥蚀叶轮，更会在制药工艺中造成产物氧化或微生物污染风险。

• 选型优势：

        选用如 Packo MCP 系列等具备“最低 NPSH 值”设计的泵，能为系统提供更大的运行裕量，降低吸入端设计的复杂度。

--------------------------------------------------------------------------------

5. 机械可靠性：电机驱动与VFD 应用中的技术盲点

动力系统与密封是泵的“心脏”与“屏障”，现代变频技术在带来柔性的同时也伴随技术风险。

5.1 变频器（VFD）的潜在风险与保护

使用 VFD 调节流量已是主流，但根据Grundfos 的技术分析，其副作用不容忽视：

• 电压峰值与声学噪音： VFD

  输出的高频脉冲可能在电机端产生电压峰值，损害绝缘。

• 电机保护逻辑：

        必须确保电机具备相间绝缘设计。对于 280 框架及以上 的大型电机，必须配置绝缘轴承（Insulated bearings），以防止轴电流导致的轴承电蚀。

• 防爆合规：

        在酒精或粉尘环境，必须严格遵循 ATEX 指令（如      EExd 隔爆或 EExe 增安型）。

5.2 密封技术选择

• 单端面 vs 双端面：

   腐蚀性或高粘度流体应选用双端面密封（Tandem/Back-to-back），并辅以冲洗系统，以维持密封面间的液膜稳定。

--------------------------------------------------------------------------------

6. 专业选型决策框架：差异化矩阵

为实现最优决策，建议根据应用领域进行尖锐的选型区分：

6.1 选型策略矩阵

1. 食品/大流量场景：

    优先推荐 Packo MCP 系列。优势在于最高     1250 m^3/h的大流量处理能力与高 MEI 能效表现。

2. 制药/高纯度场景：

    优先推荐 SPX Universal 200 系列。侧重于极小的内部间隙（Alloy 88 技术）与极高的卫生合规深度（Ra < 0.4 \mu      m）。

6.2 最终选型核对清单(Checklist)

• [ ] 卫生等级： 3A

• 等级是否与工艺 Ra 要求精准对应（如 Ra < 0.8 \mu m 匹配 3A2）？

• [ ] 材料逻辑：

   是否需要 Alloy 88 的非咬合特性来提升在高粘度工况下的容积效率？

• [ ] 水力校验：

   运行点是否落在 BEP 的 80%-110% 范围内？NPSH 裕量是否充足？

• [ ] 能效合规：

   是否符合 EU 547/2012 MEI 最小效能指标？

• [ ] 动力保护：

   若使用 VFD，电机是否具备加强绝缘设计？大功率机座是否配置绝缘轴承？

• [ ] 清洗逻辑：

   密封设计是否为前置式（Front-loaded）？内部是否存在几何死角？

通过这一套严谨的评估流程，我们可以确保流体系统在满足最严苛卫生标准的同时，实现能效与可靠性的最优平衡。
